Pakalpojuma pārskats

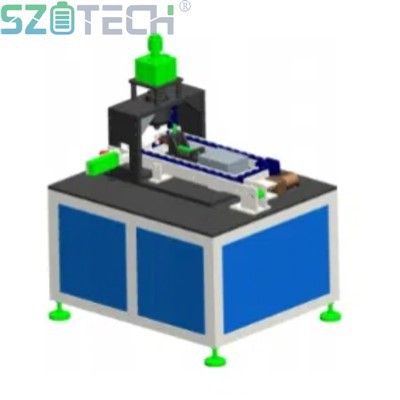

- akumulatora rievojošā mašīna ir specializēts aprīkojums, kas paredzēts cilindriskām akumulatoru šūnu rievai ripināšanai, atbalstot modeļus no 18650. līdz 32700. Tas nodrošina lielu precizitāti rievas dziļumā, augstuma konsistencē un regulējamā saspiešanā. Izmantojot vertikālu struktūru, tas atvieglo vienmērīgu izlādi un savākšanu, padarot to ideālu partiju ražošanai. Mašīnai ir lietotājs - draudzīgs skārienekrāna interfeiss, motors - vadīts plīts un mikrometrs - balstīti pielāgojumi smalkām - noregulēšanas rievu izmēriem. Galvenie komponenti ir Mitsubishi Plc, Zhongda Motor un Airtac pneimatiskās detaļas, nodrošinot uzticamību un izturību. Piemērots augstai - efektivitātes ražošanai ar izvadi 20 gabali minūtē.
Tehnoloģija un process
Saistītais aprīkojums
Pamata parametri
1. Nominālais spriegums: 220 V 50Hz
2. Nominālā jauda: 1,5 kW
3. Darba gaisa spiediens: 6 kg/cm2
4. Specifikācijas: 1865 0/21700/26700/32 700
5. Kopējie izmēri (garums × platums × augstums): 1150 × 710 × {1 600 mm (pakļauti faktiskajiem izmēriem)
6. Iekārtas starta darbības stabilitāte ir lielāka par 98%.
7. Darba efektivitāte: 20 gab.
8. aprīkojuma krāsa: (var pielāgot atbilstoši klienta prasībām)
Tehniskie parametri
|
Priekšmets |
Parametru diapazons (mm) |
Precizitātes tolerance |
Izskats |
|
Rievojoša pleca augstums H3 |
±0.1 |
Tab nav bojājumu vai grumbu; Tērauda apvalkam nav plaisu vai pārtraukumu |
|
|
Rievas iekšējais diametrs D2 |
±0.08 |
||
|
Rullējiet rievas apakšējo augstumu H2 |
±0.1 |
||
|
Kopējais augstums H1 |
± 0.15 |
||
|
Slota ārējais diametrs D1 |
±0.08 |
||
|
Visus iepriekš minētos procesa izmērus var pielāgot diapazonā, kas ir lielāks vai vienāds ar 2 mm |
|||
Veiktspējas īpašības
1. Šī mašīna izmanto skārienekrāna darbības interfeisu, kuru ir viegli darbināt.
2. HoB virza motors, nevis tradicionālais cilindrs (neierobežo gaisa spiedienu).
4. Mašīnai ir vertikāla struktūra, kas ir ērta produktu izlādēšanai un savākšanai, tai ir laba konsistence un tā ir piemērota partijas ražošanai
5. Rievas dziļumu un platumu noregulē ar mikrometru ar lielu precizitāti un ērtu pielāgošanu
6. Kopējo akumulatora augstumu un augšējo augstumu var noregulēt ar mikrometru
7. (plīts, galva, aste) trīs - punktu pozicionēšana ir precīza un ļoti regulējama
8. Augšējā galva pieņem smalku - skaņošanas dizainu, lai atvieglotu augstuma regulēšanu
Elektrisko un standarta detaļu zīmoli
1. Control Plc: Mitsubishi Xinjie
2. Ātruma regulēšanas motors: Zhongda
3. Balons: Airtac
4. Solenoid vārsts: Airtac
5. Sensors: Airtac
6. skārienekrāns: Kunlun Tongtai
7. Lineārā ceļveža dzelzceļš: Taivāna Hivins
Daļu un rezerves daļu nēsāšanas saraksts
|
S/N |
Priekšmets |
Materiāls |
Daudzums |
|
1 |
Rievota vārpstas galva |
DC53 |
1 |
|
2 |
Roll rievas dibens die |
Cementēts karbīds |
1 |
|
3 |
Pleca |
DC53 |
1 |
